ядр nanocrystalline
Created with Pixso. Ядр nanocrystalline finemet ядра феррита высокой эффективности KMN20016030 toroidal

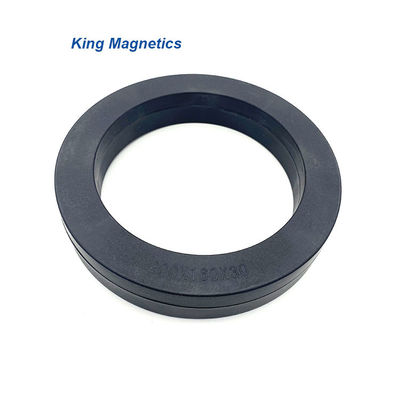

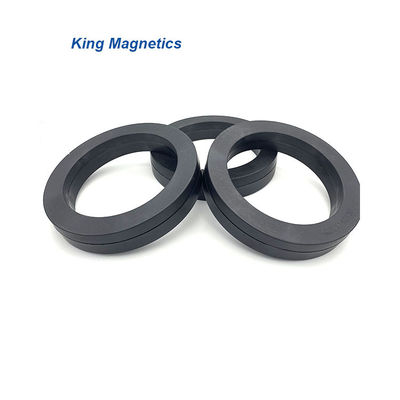

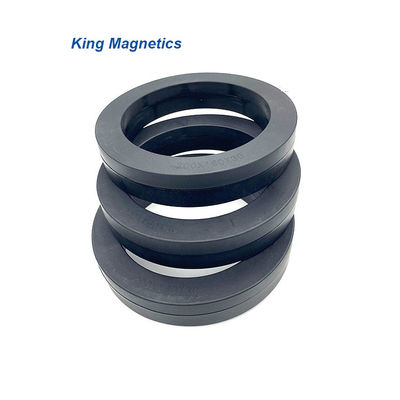

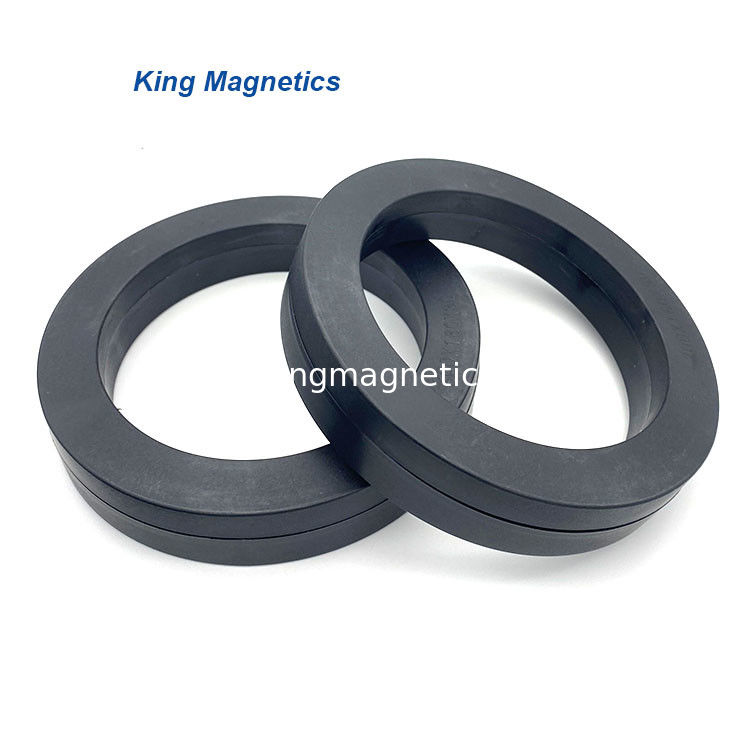

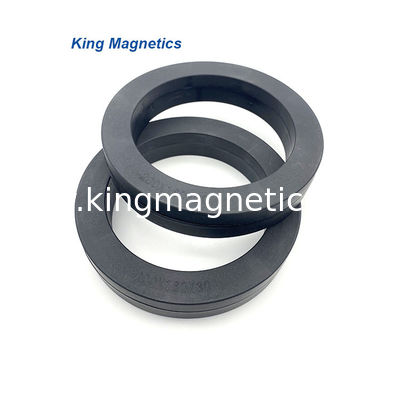

Ядр nanocrystalline finemet ядра феррита высокой эффективности KMN20016030 toroidal

Brand Name: King Magnetics
Model Number: KMN20016030
MOQ: 1ps
цена: -
Delivery Time: 21 день работы
Payment Terms: T/T
Detail Information
Место происхождения:
Zhuhai Гуандун Китай
Сертификация:
IOS:9001
Имя:
Ядр nanocrystalline finemet ядра феррита высокой эффективности toroidal
Материал:
ядр nanocrystalline
Тип:
Toroidal
Модель:
KMN20016030
Размер ядра:
200*160*30mm
Размер случая:
207*153*37мм
Расклассифицированная сила:
10HP
Использование:
Синфазные дроссели
Применение:
Системы двигателя инвертора, VFD
Упаковывая детали:
Коробка
Поставка способности:
рот 10000/PCS/Per
Product Description
nanocrystalline c core 750

Ядр nanocrystalline finemet ядра феррита высокой эффективности toroidal

Характер продукции



KMN20016030-1



Ядри Nanocrystalline отличают очень высокой проницаемостью над низкочастотным к частоте коротковолнового диапазона до 30Mhz. Они очень соответствующие для дросселя единого режима быть использованным как фильтр EMC для того чтобы обжать проведенный шум единого режима. Сравненный к традиционному ядру феррита, ядр nanocrystalline имеет много преимущества как высокая индуктивность, хороший фильтр эффективный, небольшой размер и том, более менее поворачивает медной проволоки, более низкого расхода энергии и высокой эффективности.



Особенности



Материал: Fe основанное на ядр Nanocrystalline
Индукция плотности потока сатурации: 1.25T
Проницаемость @ 10KHz: 80000
Проницаемость @ 100KHz: 20000
Температура Кюри (℃): 560
Штабелировать фактор: 0,78
Магнитострикция сатурации (*10^-6): <2> Резистивность (μΩ.cm): 115
Толщина ленты: 25μm
Формы ядра: Ядр Troidal

Применения



>> Фильтр EMC
>> переключенное электропитание режима
>> электропитание компьютера
>> сообщение и электропитание сети
>> электропитание лазера и рентгеновского снимка
>> сварочное оборудование и электрическое покрывая электропитание
>> оборудование солнечной энергии и генератор энергии ветра
>> электроприбор домочадца
>> Uninterruptable электропитание (UPS)
>> преобразователь частоты
>> индуктированное нагревая оборудование
>> высокоскоростные железнодорожные электропитания

>> Системы двигателя инвертора VFD





Стандартные ядри







Номер детали. Размеры ядра Размеры случая Effictive
крест
раздел
Середина
путь
длина
Номинальная стоимость AL ** Эквивалент к номеру детали ВПТ.
  od id h OD ID H AFe lFe 10kHz 100kHz
  mm mm mm mm mm mm cm2 см μH μH
KMN986545 9,8 6,5 4,5 11,3 5 6,1 0,06 2,6 25,5 6,4 W914
KMN120805 12 8 4,5 14,5 6,3 6,9 0,08 3,1 28,0 6,8 W902
KMN151005 15 10 4,5 17,1 8,3 7,1 0,09 3,9 27,0 6,7 W865
KMN161006 16 10 6 17,9 8,1 8,1 0,14 4,1 43,0 10,1 W403
KMN161008 16 10 8 17,8 8,4 9,9 0,19 4,1 46,1 11,5 -
KMN171206 17,5 12,6 6 19,2 10,9 8,1 0,11 4,7 30,0 6,9 W515
KMN191510 19 15 10 21,2 13,5 12,3 0,16 5,3 36,1 8,8 W838
KMN201208 20 12 8 21,7 10,8 9,9 0,25 5,0 55,2 13,6 W409
KMN201210 20 12 10 22,6 10,5 12,5 0,31 5,0 62,4 15,6 -
KMN211308E * 21,3 13,6 8 22 13 8,8 0,24 5,5 44,1 11,0 -
KMN252010 25 20 10 28 17,2 13,2 0,20 7,1 28,4 7,3 W523
KMN251610 25 16 10 28 14,0 13,1 0,35 6,4 67,0 15,5 W380
KMN261610 26 16 10 28,3 14 12,8 0,39 6,6 57,1 14,3 -
KMN302010 30 20 10 33,2 17,8 13,3 0,39 7,9 59,3 14,0 W423
KMN302015 30 20 15 33,6 17,8 17,8 0,59 7,9 88,0 20,0 W414
KMN322010 32 20 10 34,4 18,1 13 0,47 8,2 57,6 14,4 -
KMN322015 32 20 15 34,6 17,9 18,2 0,70 8,2 86,4 21,6 -
KMN322115Y 32 21 15 35,5 18,5 19 0,64 8,3 77,7 19,4 трехфазный
KMN382415 37,8 24,2 15 40,8 21,6 18,3 0,80 9,7 82,1 20,5 -
KMN402515 40 25 15 43,8 21,6 18,8 0,88 10,2 99,0 23,1 W424
KMN402520 40 25 20 45 21,5 24,7 1,17 10,2 115,2 28,8 -
KMN403215 40 32 15 44,9 28,8 18,8 0,47 11,3 48,0 11,3 W422
KMN453015 45 30 15 48,3 26,4 18,2 0,88 11,8 87,6 20,0 V102
KMN462725 46 27 25 48,8 24,6 27,8 1,85 11,5 162,4 40,6 -
KMN503220 50 32 20 53,8 28,5 24 1,40 12,9 109,6 27,4 -
KMN504020 50 40 20 53,6 37,1 23 0,78 14,1 45,0 13,5 W565
KMN635025 63 50 25 69 46 29 1,27 17,7 59,0 17,5 W517
KMN644020 64 40 20 68,2 37 23,5 1,87 16,3 115,2 28,8 -
KMN644025 64 40 25 67,4 37 29,2 2,34 16,3 144,0 36,0 -
KMN805020 80 50 20 83,8 46,6 25,0 2,34 20,4 94,0 28,0 V140
KMN805025 80 50 25 84 47 29 2,93 20,4 144,0 36,0 -
KMN906020 90 60 20 95,4 54,7 24,7 2,34 23,6 81,0 25,1 W518
KMN1008020 100 80 20 105 75 25 1,56 28,3 55,5 13,9 -
KMN1027625 102 76 25 108,1 70,0 30,3 2,54 27,9 91,1 22,8 W468
KMN1108025 110 80 25 116,6 73,8 31,4 2,93 29,8 98,5 24,6 -
KMN1309030 130 90 30 135,3 84,9 36,5 4,68 34,5 136,1 34,0 -
KMN14010025 140 100 25 145 95 30 3,90 37,7 104 26 -
KMN16013025 160 130 25 165 125 30 2,93 45,5 64,6 16,1 -
KMN17012025 170 120 25 175 115 30 4,88 45,5 107,6 26,9 -
KMN20016030 200 160 30 207 153 37 4,5 56,5 83,2 2,8 -


Эти ядри наши стандартные продукты, мы могут также конструировать и произвести ядри высокой эффективности согласно требованиям к клиента, включая размеры, индуктивность и применения. Мы можем помочь клиентам выбрать самые лучшие ядри представления.

* покрытая эпоксидная смола.

** Допуск -30%/+50% AL

KMN322115Y - Трехфазное ядр дросселя единого режима.



Наши обслуживания

1. Ядри Nanocrystalline для дросселей единого режима

- Очень высокая проницаемость, соответствующая для дросселей единого режима EMI.

ядри nanocrystalline vitroperm ВПТ vacuumschmelze для дросселя единого режима

2. Ядри аморфических и nanocrystalline c

- Высокая плотность потока сатурации, и низкие потери в сердечнике.

- Ядри Nanocrystalline c обновленный материал с ультра высокой эффективностью.

Metglas аморфическое и nanocrystalline Хитачи Finemet ядр c

3. Изготовленные на заказ ядри и магнитные компоненты

- Овальные ядри nanocrystalline формы для suppresor шума VFD.

- Аморфические индукторы для дросселя DC выхода или дросселя PFC.

- Ядри Nanocrystalline toroidal для дросселя единого режима.

Ядри nanoperm Magnetec изготовленные на заказ и магнитные компоненты









King Magnetics Nano Cores



Больше информации пожалуйста посещает: www.kingmagnetics.com

Свяжитесь мы

CO. короля Magnetics Технологии Zhuhai, Ltd.



Адрес: 1/F, отсутствие 5 дороги Pingxi 5
Зона науки и техники Nanping
Zhuhai, Гуандун, Китай, 519060

Телефон: +86-756-830-5985;

Сотовый телефон: +86-158-1980-9198;

Вебсайт: www.kingmagnetics.com

Электронная почта: core@kingmagnetics.com
