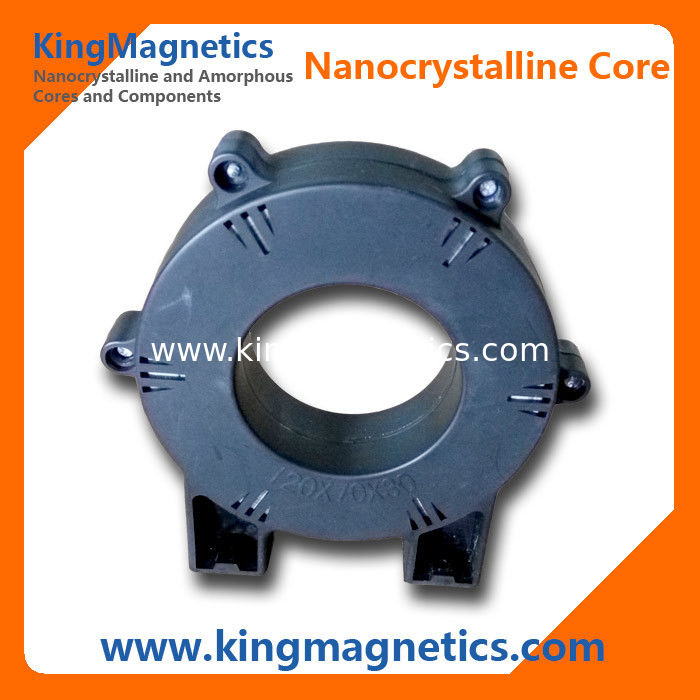

Nano-кристаллическое аморфическое ядр KMN1207030T трансформатора

Name: Nano-кристаллическое аморфическое ядр KMN1207030T трансформатора
Brand: King Magnetics
SKU: KMN1207030T
Rating: 5 (154 reviews)

Brand Name:	King Magnetics
Model Number:	KMN1207030T
MOQ:	10 ПК
цена:	-
Delivery Time:	15 дней
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Место происхождения:

Китай

Сертификация:

RoHS, UL94-V0(Plastic Case)

Использование:

Высокочастотный трансформатор, трансформатор инвертора

Имя:

Nano-кристаллическое аморфическое ядр KMN1207030T трансформатора

Упаковывая детали:

Бумажная коробка

Поставка способности:

30000 ПК

Product Description

Ядри Nanocrystalline для высокочастотных трансформаторов

Король Magnetics

Особенности:

Ядри Nanocrystalline для трансформаторов частоты коротковолнового диапазона и имеют высокую плотность потока сатурации,

высокая проницаемость, низкие потери в сердечнике, низкая магнитострикция сатурации и хорошая стабильность температуры.

Широко использованный как основные ядри трансформатора для униполярного, пушпульный или двухполярный тип частота коротковолнового диапазона и наивысшая мощность переключил электропитание режима.

Высокая плотность потока сатурации и низкие потери в сердечнике первичный спрос трансформатора,

и ядр nanocrystalline имеет оба свойства. Трансформаторы с ядрами nanocrystalline

имейте особенности небольшого размера, высокой эффективности, малопотертого, низкого повышения температуры и превосходной стабильности температуры.

Применения:

>Частота коротковолнового диапазона и наивысшая мощность переключили электропитание режима

>Электропитание лазера

>Сварочный аппарат инвертора

>Электрическое покрывая электропитание

>Среднее и высокочастотное нагревая электропитание

>Электропитание рентгеновского снимка

>Инвертор IGBT

>Uninterruptable электропитание (UPS)

Характеристики:

>Высокая плотность потока сатурации -- уменьшение тома трансформатора

>Высокая проницаемость и низкая коэрцитивность -- улучшающ эффективность и уменьшающ намагниченное настоящее и уменьшение медной потери

>Низкие потери в сердечнике -- увеличивая эффективность и уменьшение расхода энергии

>Превосходная термическая стабильность -- непрерывная работа на до 120℃

>Низкая магнитострикция -- низкий слышный шум сравненный к другим материалам

Nano-кристаллическое аморфическое ядр KMN1207030T трансформатора

Больше деталей пожалуйста посещают:

www.kingmagnetics.com

Свойства	Ядри Nanophous	Ядри феррита
Плотность потока сатурации (t)	1,25	0,5
Остаточная намагниченность (t) (20KHz)	<0>	0,2
Потери в сердечнике (20KHz/0.2T) (W/Kg)	<4>	7,5
Потери в сердечнике (20KHz/0.5T) (W/Kg)	<40>	не смогите использовать
Потери в сердечнике (50KHz/0.3T) (W/Kg)	<60>	не смогите использовать
Проницаемость (20KHz)	>20 000	2000
Коэрцитивность (A/m)	<2>	6
Магнитострикция сатурации (*10^-6)	<2>	4
Резистивность (μΩ.cm)	115	10^6
Температура Кюри (℃)	560	<200>
Штабелировать фактор	>0,75	n/a

Спецификации:

Король Magnetics - ядр Nanocrystalline для высокочастотного трансформатора

Номер детали.	Ядр			Случай			Effictive	Середина	Вес	Сила @
	размеры			размеры			крест	путь		20KHz
							раздел	длина		(Kw)
	od	id	h	OD	ID	H	AFe	lFe	mFe	P
	mm	mm	mm	mm	mm	mm	cm2	см	g	Kw
N64x40x20T	64	40	20	68,2	37	23,5	1,87	16,3	222	1-3
N64x40x25T	64	40	25	67,4	37	29,3	2,34	16,3	277	2-4
N80x50x20T	80	50	20	83,6	46,7	25,6	2,34	20,4	346	3-5
N80x50x25T	80	50	25	83,5	47,2	28,8	2,93	20,4	433	3-6
N100x60x20T	100	60	20	106	55	25	3,12	25,1	568	5-7
N120x70x20T	120	70	20	125	65	25	3,90	29,8	843	6-10
N120x70x30T	120	70	30	125	65	36	5,85	29,8	1265	10-14
N130x90x30T	130	90	30	136	85	36	4,68	34,5	1172	10-12
N130x80x40T	130	80	40	136	75	46	7,80	33,0	1864	16-20
N130x80x50T	130	80	50	136	75	56	9,75	33,0	2331	20-25

Другие спецификации доступны согласно требованиям к клиента.

Nano-кристаллическое аморфическое ядр KMN1207030T трансформатора
