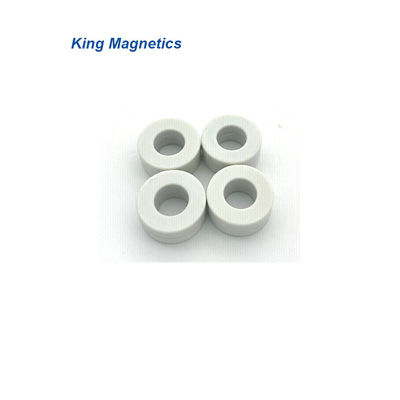

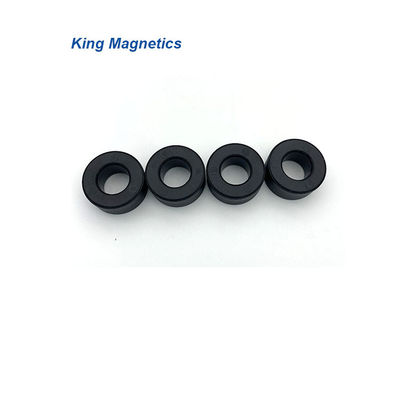

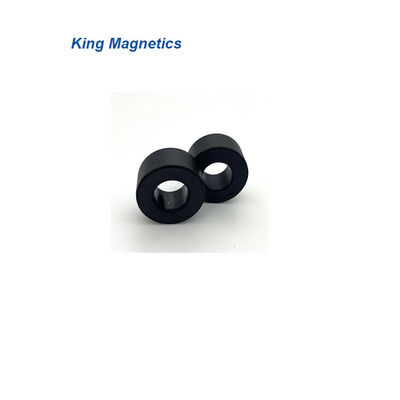

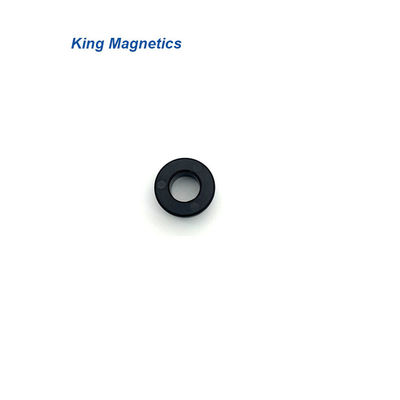

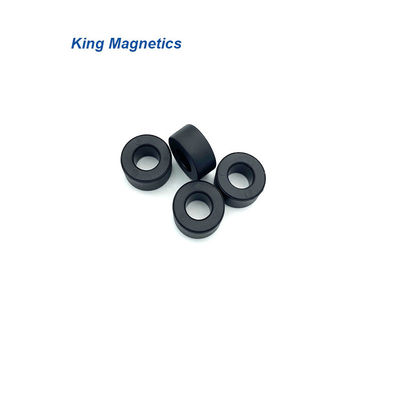

Ядр nanocrystalline частоты KMN251610High для дросселя единого режима

Name: Ядр nanocrystalline частоты KMN251610High для дросселя единого режима
Brand: King Magnetics
SKU: KMN251610
Rating: 4.5 (150 reviews)

Brand Name:	King Magnetics
Model Number:	KMN251610
MOQ:	30pcs
цена:	-
Delivery Time:	15 дней работы
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Место происхождения:

Zhuhai Гуандун Китай

Сертификация:

IOS:9001

Бренд:

Король Magnetics

Имя:

Ядр минуты 25x16x10mm Nanocrystalline AL 50uH для дросселя единого режима

Индуктивность:

50uH

Тип:

Ядр Nanocrystalline toroidal

Размер ядра:

25*16*10mm

Размер случая:

28*14*13.1mm

Модель:

KMN251610

Применение:

Удушение общего режима

Упаковывая детали:

Коробка

Поставка способности:

рот 10000/PCS/Per

Product Description

AL 50uH Min 25x16x10mm Нанокристаллическое ядро для обычного режима подавления

Описание продукта

KMN251610-3

Нанокристаллические ядра имеют очень высокую проницаемость на низкой частоте до высокой частоты до 30 МГц.Они очень подходят для общего режима удушья, чтобы использовать в качестве фильтра EMC для сжатия проводятся общего режима шумаПо сравнению с традиционным ферритовым ядром, нанокристаллическое ядро имеет много преимуществ, таких как высокая индуктивность, хорошая эффективность фильтрации, небольшой размер и объем, меньше поворотов медного провода,более низкое потребление энергии и высокая эффективность.

Особенности

Материал: Нанокристаллическое ядро на основе Fe
Индукция плотности потока насыщения: 1,25 Т
Проницаемость @ 10KHz: 80000
Проницаемость @ 100 КГц: 20000
Температура Кюрия ((°C): 560
Коэффициент укладки: 0.78
Насыщение магнитострикцией ((*10^-6): <2
Сопротивление (μΩ.cm): 115
Толщина ленты: 25μm
Формы ядра: Троидальное ядро

Заявления

>> ЭМК фильтр
>> переключенный режим питания
>> Компьютерное питание
>> Коммуникация и электроснабжение сетей
>> Лазерное и рентгеновское питание
>> Сварное оборудование и электроснабжение
>> оборудование для солнечной энергии и ветрогенератор
>> Бытовая электрическая техника
>> Бесперебойное питание (UPS)
>> Преобразователь частот
>> Индукционное отопительное оборудование
>> высокоскоростные железнодорожные электростанции

>> Системы двигателей с приводом инвертора VFD

Стандартные ядра

Часть No.	Размеры ядра			Размеры корпуса			Эффективно крест Раздел	Средний путь длина	AL Номинальная стоимость**		Эквивалентно номеру части VAC.
	от	Идентификатор	h	Слишком много	Идентификация	H	АФЕ	ИФЕ	10 кГц	100 кГц
	мм	мм	мм	мм	мм	мм	см2	см	μH	μH
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0.06	2.6	25.5	6.4	W914
KMN120805	12	8	4.5	14.5	6.3	6.9	0.08	3.1	28.0	6.8	W902
KMN151005	15	10	4.5	17.1	8.3	7.1	0.09	3.9	27.0	6.7	W865
KMN161006	16	10	6	17.9	8.1	8.1	0.14	4.1	43.0	10.1	W403
KMN161008	16	10	8	17.8	8.4	9.9	0.19	4.1	46.1	11.5	-
KMN171206	17.5	12.6	6	19.2	10.9	8.1	0.11	4.7	30.0	6.9	W515
KMN191510	19	15	10	21.2	13.5	12.3	0.16	5.3	36.1	8.8	W838
KMN201208	20	12	8	21.7	10.8	9.9	0.25	5.0	55.2	13.6	W409
KMN201210	20	12	10	22.6	10.5	12.5	0.31	5.0	62.4	15.6	-
KMN211308E *	21.3	13.6	8	22	13	8.8	0.24	5.5	44.1	11.0	-
KMN252010	25	20	10	28	17.2	13.2	0.20	7.1	28.4	7.3	W523
KMN251610	25	16	10	28	14.0	13.1	0.35	6.4	67.0	15.5	W380
KMN261610	26	16	10	28.3	14	12.8	0.39	6.6	57.1	14.3	-
KMN302010	30	20	10	33.2	17.8	13.3	0.39	7.9	59.3	14.0	W423
KMN302015	30	20	15	33.6	17.8	17.8	0.59	7.9	88.0	20.0	W414
KMN322010	32	20	10	34.4	18.1	13	0.47	8.2	57.6	14.4	-
KMN322015	32	20	15	34.6	17.9	18.2	0.70	8.2	86.4	21.6	-
KMN322115Y	32	21	15	35.5	18.5	19	0.64	8.3	77.7	19.4	3 фазы
KMN382415	37.8	24.2	15	40.8	21.6	18.3	0.80	9.7	82.1	20.5	-
KMN402515	40	25	15	43.8	21.6	18.8	0.88	10.2	99.0	23.1	W424
KMN402520	40	25	20	45	21.5	24.7	1.17	10.2	115.2	28.8	-
KMN403215	40	32	15	44.9	28.8	18.8	0.47	11.3	48.0	11.3	W422
KMN453015	45	30	15	48.3	26.4	18.2	0.88	11.8	87.6	20.0	V102
KMN462725	46	27	25	48.8	24.6	27.8	1.85	11.5	162.4	40.6	-
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	109.6	27.4	-
KMN504020	50	40	20	53.6	37.1	23	0.78	14.1	45.0	13.5	W565
KMN635025	63	50	25	69	46	29	1.27	17.7	59.0	17.5	W517
KMN644020	64	40	20	68.2	37	23.5	1.87	16.3	115.2	28.8	-
KMN644025	64	40	25	67.4	37	29.2	2.34	16.3	144.0	36.0	-
KMN805020	80	50	20	83.8	46.6	25.0	2.34	20.4	94.0	28.0	V140
KMN805025	80	50	25	84	47	29	2.93	20.4	144.0	36.0	-
KMN906020	90	60	20	95.4	54.7	24.7	2.34	23.6	81.0	25.1	W518
KMN1008020	100	80	20	105	75	25	1.56	28.3	55.5	13.9	-
KMN1027625	102	76	25	108.1	70.0	30.3	2.54	27.9	91.1	22.8	W468
KMN1108025	110	80	25	116.6	73.8	31.4	2.93	29.8	98.5	24.6	-
KMN1309030	130	90	30	135.3	84.9	36.5	4.68	34.5	136.1	34.0	-
KMN14010025	140	100	25	145	95	30	3.90	37.7	104	26	-
KMN16013025	160	130	25	165	125	30	2.93	45.5	64.6	16.1	-
KMN17012025	170	120	25	175	115	30	4.88	45.5	107.6	26.9	-
KMN20016030	200	160	30	207	153	37	4.5	56.5	83.2	2.8	-

Эти ядра являются нашими стандартными продуктами, мы также можем проектировать и производить высокопроизводительные ядра в соответствии с требованиями клиента, включая размеры, индуктивность и применение.Мы можем помочь клиентам выбрать лучшие производительные ядра.

* Эпоксидное покрытие.

** Толерантность AL -30%/+50%

KMN322115Y - Трёхфазное общемодное удушающее ядро.
