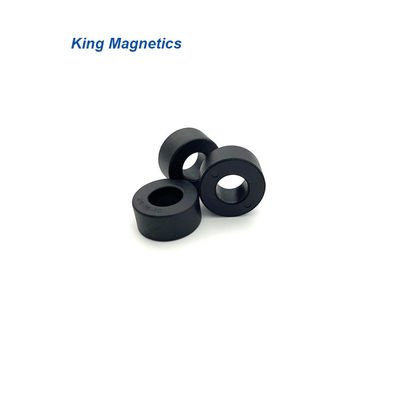

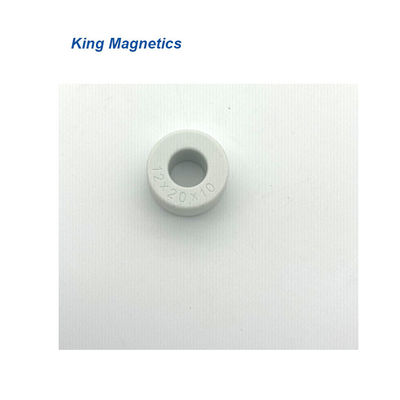

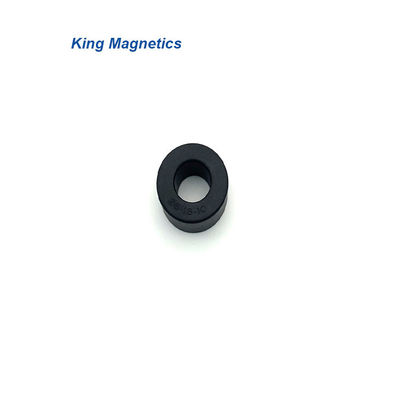

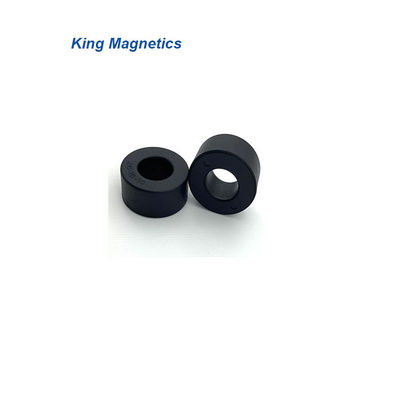

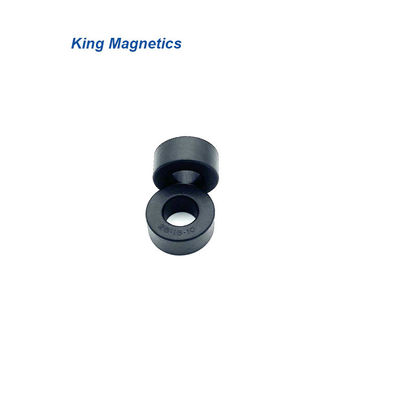

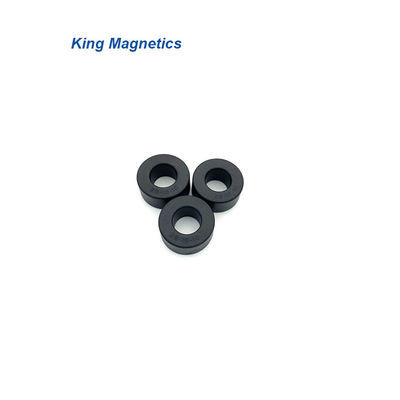

Ядр настоящей раны прокладки разделения ленты nanocrystalline датчика KMN261610 toroidal

Name: Ядр настоящей раны прокладки разделения ленты nanocrystalline датчика KMN261610 toroidal
Brand: King Magnetics
SKU: KMN261610
Rating: 4.8 (193 reviews)

Brand Name:	King Magnetics
Model Number:	KMN261610
MOQ:	30pcs
цена:	-
Delivery Time:	15 дней работы
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Место происхождения:

Zhuhai Гуандун Китай

Сертификация:

IOS:9001

Бренд:

Король Magnetics

Имя:

Высококачественное Toroidal ядр Nanocrystalline

Сплав:

Finemet, metglas, vitroperm, nanoperm, 1k107b

Модель:

metglas finemet f3cc-32,40

Тип:

Ядр разделения, toroidal ядр

Форма:

Разделите ядр раны прокладки toroidal

Сертификация:

RoHS

Частота:

50Hz - 20KHz

Применение:

rrent трансформатор, дроссель единого режима

Упаковывая детали:

Коробка

Поставка способности:

рот 10000/PCS/Per

Product Description

Нанокристаллическая лента с расщепленной полосой с раной тороидального ядра

Описание продукта

Аморфные и нанокристаллические технологии являются очень важными технологиями в современных магнитных материалах, ядрах и индуктивных компонентах.King Magnetics разработала серию нанокристаллических ядер для обычных заглушек.

Нанокристаллические ядра имеют очень высокую проницаемость на низкой частоте до высокой частоты до 30 МГц.Они очень подходят для общего режима удушья, чтобы использовать в качестве фильтра EMC для сжатия проводятся общего режима шумаПо сравнению с традиционным ферритовым ядром, нанокристаллическое ядро имеет много преимуществ, таких как высокая индуктивность, хорошая эффективность фильтрации, небольшой размер и объем, меньше поворотов медного провода,более низкое потребление энергии и высокая эффективность.

Температура Кюри нанокристаллических ядер составляет около 560°C, что намного выше, чем у традиционного ферритового ядра около 200°C. Высокая температура Кюри делает нанокристаллическое ядро отличной тепловой стабильностью,и может непрерывно работать при температуре до 120°C.

Нанокристаллические ядра являются подходящим мягким магнитным материалом для обычного режима подавления.которые имеют гораздо более высокую проницаемость при высокой частоте.

Особенности

Материал: Нанокристаллическое ядро на основе Fe
Индукция плотности потока насыщения: 1,25 Т
Проницаемость @ 10KHz: > 50000
Проницаемость @ 100 КГц: > 10500
Температура Кюрия ((°C): 560
Коэффициент укладки: 0.78
Насыщение магнитострикцией ((*10^-6): <2
Сопротивление (μΩ.cm): 115
Толщина ленты: 25μm
Формы ядра: тороидальное ядро

Заявления

>> ЭМК фильтр
>> переключенный режим питания
>> Компьютерное питание
>> Коммуникация и электроснабжение сетей
>> Лазерное и рентгеновское питание
>> Сварное оборудование и электроснабжение
>> оборудование для солнечной энергии и ветрогенератор
>> Бытовая электрическая техника
>> Бесперебойное питание (UPS)
>> Преобразователь частот
>> Индукционное отопительное оборудование
>> высокоскоростные железнодорожные электростанции

Стандартные ядра

Часть No.	Размеры ядра			Размеры корпуса			Эффективно крест Раздел	Средний путь длина	Вес	AL Минимальная стоимость
	от	Идентификатор	h	Слишком много	Идентификация	H	АФЕ	ИФЕ	mFe	10 кГц	100 кГц
	мм	мм	мм	мм	мм	мм	см2	см	g	μH	μH
KMN986545	9.8	6.5	4.5	11.3	5	6.1	0.06	2.6	1.1	14.2	3.0
KMN120805	12	8	5	14.4	6.5	7.0	0.07	3.1	1.6	15.6	3.7
KMN161008	16	10	8	17.8	8.4	9.9	0.19	4.1	5.5	34.6	6.9
KMN191510	19	15	10	21.2	13.5	12.3	0.16	5.3	6.0	22.0	4.4
KMN201208	20	12	8	21.7	10.8	9.9	0.25	5.0	9.1	37.4	7.5
KMN211308E *	21.3	13.6	8	22	13	8.8	0.24	5.5	9.5	33.0	6.6
KMN252010	25	20	10	28	17.2	13.2	0.20	7.1	10	20.8	4.2
KMN261610	25.5	16	10	28.3	13.9	13	0.39	6.6	19	44.6	8.9
KMN302010	30	20	10	33.2	17.8	13.3	0.39	7.9	22	37.4	7.5
KMN302015	30	20	15	33.6	17.8	17.8	0.59	7.9	33	56.2	11.2
KMN322010	32	20	10	34.4	18.1	13	0.47	8.2	28	43.2	8.6
KMN322015	32	20	15	34.6	17.9	18.2	0.70	8.2	42	64.8	13.0
KMN402515	40	25	15	44.4	22	18.8	0.88	10.2	65	64.8	13.0
KMN403215	40	32	15	44.9	28.8	18.8	0.47	11.3	38	31.2	6.2
KMN503220	50	32	20	53.8	28.5	24	1.40	12.9	131	68.5	16.4
KMN504020	50	40	20	53.6	37.1	23	0.78	14.1	80	34.7	8.3
KMN644025	64	40	25	67.4	37	29.3	2.34	16.3	277	90.0	21.6
KMN805025	80	50	25	83.5	47.2	28.8	2.93	20.4	433	90.0	21.6
KMN1008020	100	80	20	105	75	25	1.56	28.3	320	34.7	8.3
KMN1027625	102	76	25	107	71	30	2.54	27.9	514	57.0	13.7
KMN1309030	130	90	30	135	85	35	4.68	34.5	1172	85.1	20.4
KMN16013025	160	130	25	165	125	30	2.93	45.5	966	40.3	9.7
KMN17012025	170	120	25	175	115	30	4.88	45.5	1609	67.2	16.1

Эти ядра являются нашими стандартными продуктами, мы также можем проектировать и производить высокопроизводительные ядра в соответствии с требованиями клиента, включая размеры, индуктивность и применение.Мы можем помочь клиентам выбрать производительность ядра.

* Эпоксидное покрытие.
