ядр nanocrystalline
Created with Pixso. KMN302010 двухфазное удушающее нанокристаллическое тороидальное ядро общего режима

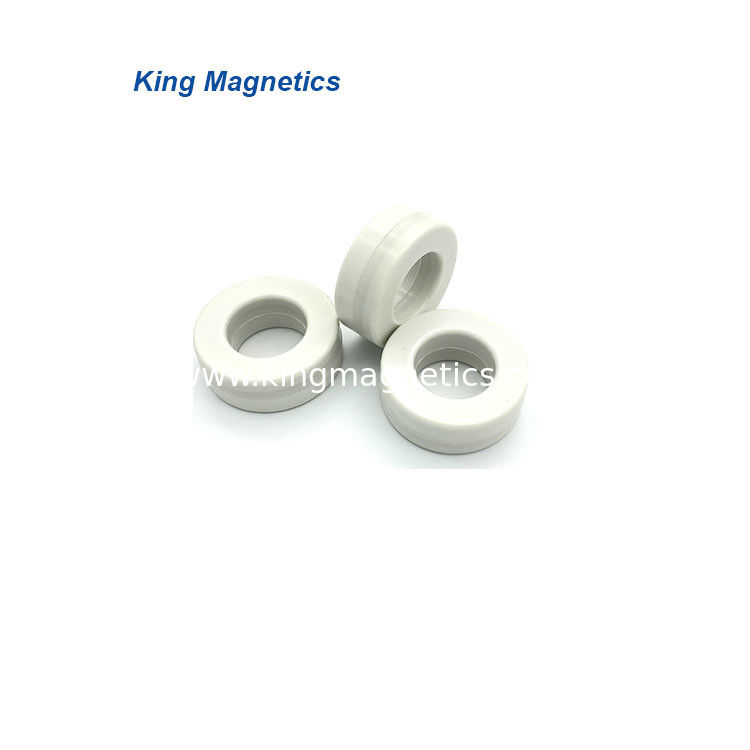

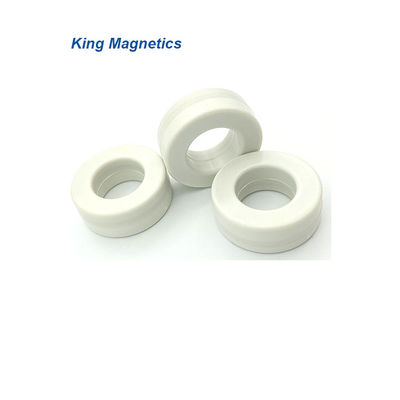

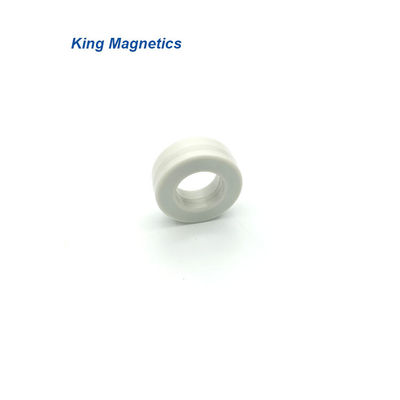

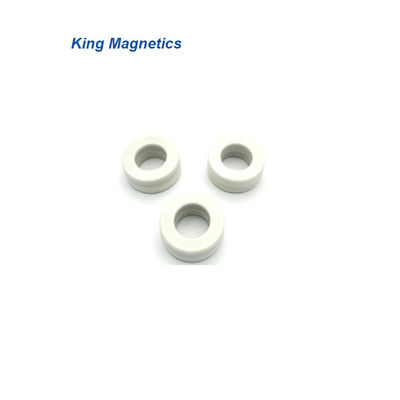

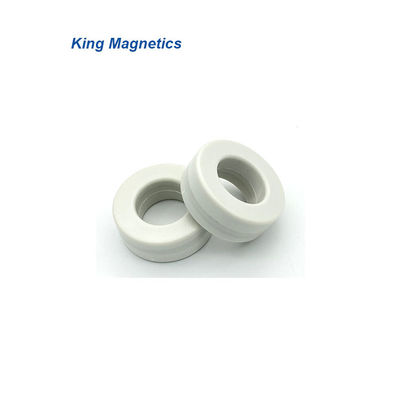

KMN302010 двухфазное удушающее нанокристаллическое тороидальное ядро общего режима

Brand Name: King Magnetics
Model Number: KMN302010
MOQ: 20PCS
цена: -
Delivery Time: 15 дней работы
Payment Terms: T/T
Detail Information
Место происхождения:
Zhuhai Гуандун Китай
Сертификация:
IOS:9001
Бренд:
Король Magnetics
Имя:
2 - ядр nanocrystalline дросселя единого режима участка toroidal
Материал:
Ядр Nanocrytaslline
Модель:
Meglas и сплав finemet
Тип ленты:
1k107, vitroperm 500 f, finemet ft-3m, nanoperm
Размер ((L*W*H):
30*20*10mm
Форма:
Toroidal
Пакет:
Картон
Место:
Чжухай
Упаковывая детали:
Коробка
Поставка способности:
рот 10000/PCS/Per
Product Description

2-фазное удушение нанокристаллического аморфного тороидального ядра



Аморфные и нанокристаллические технологии являются очень важными технологиями в современных магнитных материалах, ядрах и индуктивных компонентах.King Magnetics разработала серию нанокристаллических ядер для обычных заглушек.

Нанокристаллические ядра имеют очень высокую проницаемость на низкой частоте до высокой частоты до 30 МГц.Они очень подходят для общего режима удушья, чтобы использовать в качестве фильтра EMC для сжатия проводятся общего режима шумаПо сравнению с традиционным ферритовым ядром, нанокристаллическое ядро имеет много преимуществ, таких как высокая индуктивность, хорошая эффективность фильтрации, небольшой размер и объем, меньше поворотов медного провода,более низкое потребление энергии и высокая эффективность.

Температура Кюри нанокристаллических ядер составляет около 560°C, что намного выше, чем у традиционного ферритового ядра около 200°C. Высокая температура Кюри делает нанокристаллическое ядро отличной тепловой стабильностью,и может непрерывно работать при температуре до 120°C.

Нанокристаллические ядра - это подходящий мягкий магнитный материал для обычного режима подавления.которые имеют гораздо более высокую проницаемость при высокой частоте.


Особенности



Материал: Нанокристаллическое ядро на основе Fe
Индукция плотности потока насыщения: 1,25 Т
Проницаемость @ 10KHz: > 50000
Проницаемость @ 100 КГц: > 10500
Температура Кюрия ((°C): 560
Коэффициент укладки: 0.78
Насыщение магнитострикцией ((*10^-6): <2
Сопротивление (μΩ.cm): 115
Толщина ленты: 25μm
Формы ядра: тороидальное ядро



Заявления



>> ЭМК фильтр
>> переключенный режим питания
>> Компьютерное питание
>> Коммуникация и электроснабжение сетей
>> Лазерное и рентгеновское питание
>> Сварное оборудование и электроснабжение
>> оборудование для солнечной энергии и ветрогенератор
>> Бытовая электрическая техника
>> Бесперебойное питание (UPS)
>> Преобразователь частот
>> Индукционное отопительное оборудование
>> высокоскоростные железнодорожные электростанции


Стандартные ядра




Часть No. Размеры ядра Размеры корпуса Эффективно
крест
Раздел
Средний
путь
длина
Вес AL Минимальная стоимость
  от Идентификатор h Слишком много Идентификация H АФЕ ИФЕ mFe 10 кГц 100 кГц
  мм мм мм мм мм мм см2 см g μH μH
KMN986545 9.8 6.5 4.5 11.3 5 6.1 0.06 2.6 1.1 14.2 3.0
KMN120805 12 8 5 14.4 6.5 7.0 0.07 3.1 1.6 15.6 3.7
KMN161008 16 10 8 17.8 8.4 9.9 0.19 4.1 5.5 34.6 6.9
KMN191510 19 15 10 21.2 13.5 12.3 0.16 5.3 6.0 22.0 4.4
KMN201208 20 12 8 21.7 10.8 9.9 0.25 5.0 9.1 37.4 7.5
KMN211308E * 21.3 13.6 8 22 13 8.8 0.24 5.5 9.5 33.0 6.6
KMN252010 25 20 10 28 17.2 13.2 0.20 7.1 10 20.8 4.2
KMN261610 25.5 16 10 28.3 13.9 13 0.39 6.6 19 44.6 8.9
KMN302010 30 20 10 33.2 17.8 13.3 0.39 7.9 22 37.4 7.5
KMN302015 30 20 15 33.6 17.8 17.8 0.59 7.9 33 56.2 11.2
KMN322010 32 20 10 34.4 18.1 13 0.47 8.2 28 43.2 8.6
KMN322015 32 20 15 34.6 17.9 18.2 0.70 8.2 42 64.8 13.0
KMN402515 40 25 15 44.4 22 18.8 0.88 10.2 65 64.8 13.0
KMN403215 40 32 15 44.9 28.8 18.8 0.47 11.3 38 31.2 6.2
KMN503220 50 32 20 53.8 28.5 24 1.40 12.9 131 68.5 16.4
KMN504020 50 40 20 53.6 37.1 23 0.78 14.1 80 34.7 8.3
KMN644025 64 40 25 67.4 37 29.3 2.34 16.3 277 90.0 21.6
KMN805025 80 50 25 83.5 47.2 28.8 2.93 20.4 433 90.0 21.6
KMN1008020 100 80 20 105 75 25 1.56 28.3 320 34.7 8.3
KMN1027625 102 76 25 107 71 30 2.54 27.9 514 57.0 13.7
KMN1309030 130 90 30 135 85 35 4.68 34.5 1172 85.1 20.4
KMN16013025 160 130 25 165 125 30 2.93 45.5 966 40.3 9.7
KMN17012025 170 120 25 175 115 30 4.88 45.5 1609 67.2 16.1


Эти ядра являются нашими стандартными продуктами, мы также можем проектировать и производить высокопроизводительные ядра в соответствии с требованиями клиента, включая размеры, индуктивность и применение.Мы можем помочь клиентам выбрать ядра.

* Эпоксидное покрытие.



Обзор продукции

Мы делаем ядра по чертежам заказчика. Если вам нужны индивидуальные ядра, пожалуйста, присылайте нам чертеж.

Полный каталог аморфных и нанокристаллических ядер:

http://kingmagnetics.com/amorphous-nanocrystalline-cores-catalog.pdf

Вас также могут заинтересовать:



Нанокристаллическое ядро С

http://kingmagnetics.com/nanocrystalline-c-core.html



Nanocrystalline Cores



Аморфное сечение

http://kingmagnetics.com/amorphous-c-core.html



Nanocrystalline Cores



Нанокристаллические трансформаторные ядра

http://kingmagnetics.com/nanocrystalline-transformer-core.html

Amorphous Cores

Процесс производства


Сертификации

Amorphous Nanocrystalline Cores

Почему вы выбрали нас?



Почему вы выбрали нас?



> Десять лет опыта производства аморфных и нанокристаллических ядер.

> Нашей собственной фабрике производится, мы делаем только высококачественные магнитные ядра.

Качество - это наша культура. 100% проверено перед отправкой.

> Alibaba торговое обеспечение, с нами ваши деньги в безопасности!

> Высокая производительность, наши ядра могут соответствовать мировому стандарту качества.

> Ваш запрос будет отвечен в течение 24 часов.

> Небольшие заказы приветствуются, мы обслуживаем каждого клиента!

Свяжитесь с нами

Компания Zhuhai King Magnetics Technology Co., Ltd.



Адрес:1/F, NO5, Пингси 5 Роуд
Научно-техническая зона Нанпина
Чжухай, Гуандун, Китай, 519060

Телефон: +86-756-830-5985; +86-158-1980-9198

Сайт: www.kingmagnetics.com

Электронная почта: core(at)kingmagnetics.com





1
