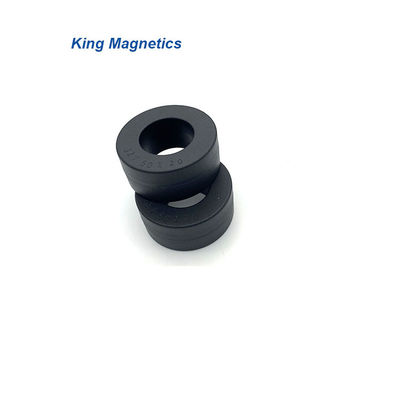

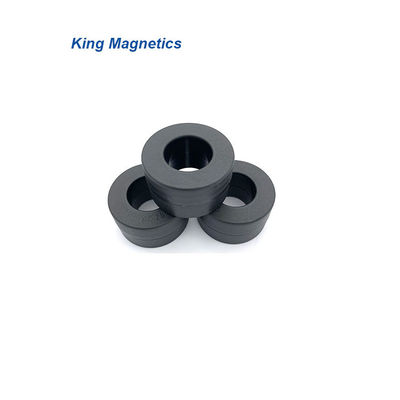

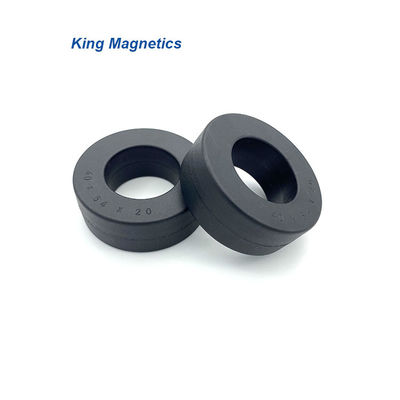

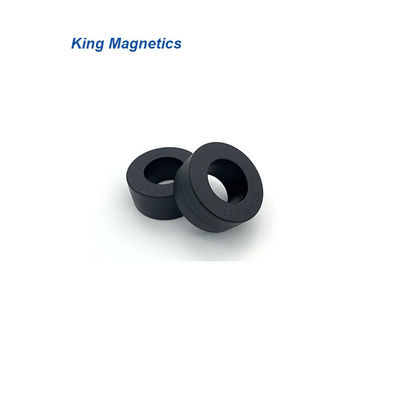

KMN635025 Финемет общий режим фильтра удушения нанокристаллическое ядро

Нанокристаллические ядра имеют очень высокую проницаемость на низкой частоте до высокой частоты до 30 МГц.Они очень подходят для общего режима удушья, чтобы использовать в качестве фильтра EMC для сжатия проводятся общего режима шумаПо сравнению с традиционным ферритовым ядром, нанокристаллическое ядро имеет много преимуществ, таких как высокая индуктивность, хорошая эффективность фильтрации, небольшой размер и объем, меньше поворотов медного провода,более низкое потребление энергии и высокая эффективность.

Особенности

Материал: Нанокристаллическое ядро на основе Fe
Индукция плотности потока насыщения: 1,25 Т
Проницаемость @ 10KHz: > 50000
Проницаемость @ 100 КГц: > 10500
Температура Кюрия ((°C): 560
Коэффициент укладки: 0.78
Насыщение магнитострикцией ((*10^-6): <2
Сопротивление (μΩ.cm): 115
Толщина ленты: 25μm
Формы ядра: Троидальное ядро

Заявления

>> ЭМК фильтр
>> переключенный режим питания
>> Компьютерное питание
>> Коммуникация и электроснабжение сетей
>> Лазерное и рентгеновское питание
>> Сварное оборудование и электроснабжение
>> оборудование для солнечной энергии и ветрогенератор
>> Бытовая электрическая техника
>> Бесперебойное питание (UPS)
>> Преобразователь частот
>> Индукционное отопительное оборудование
>> высокоскоростные железнодорожные электростанции

>> Системы двигателей с приводом инвертора VFD

Стандартные ядра

Эти ядра являются нашими стандартными продуктами, мы также можем проектировать и производить высокопроизводительные ядра в соответствии с требованиями клиента, включая размеры, индуктивность и применение.Мы можем помочь клиентам выбрать лучшие производительные ядра.

* Эпоксидное покрытие.
