ядр nanocrystalline
Created with Pixso. KMN14010025 рана ленты AL 50uH ядр катушки индукции фильтра emi 220 ВПТ nano кристаллическое

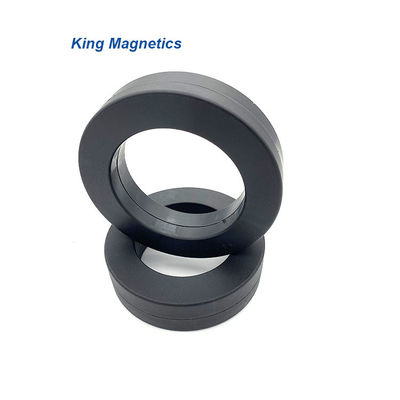

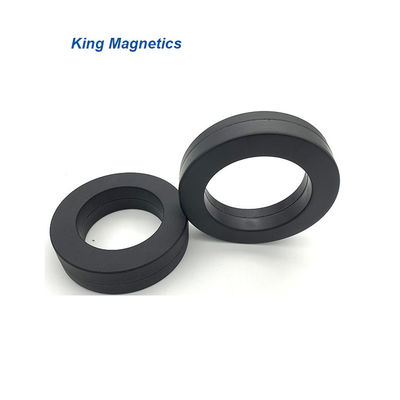

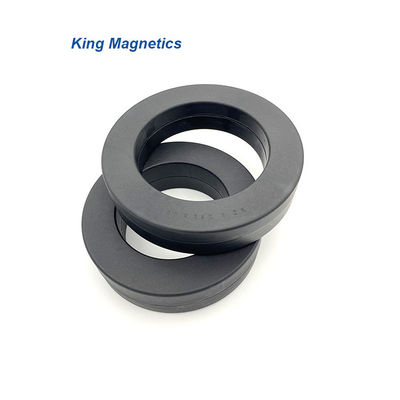

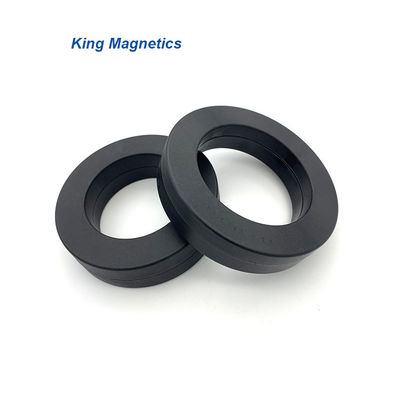

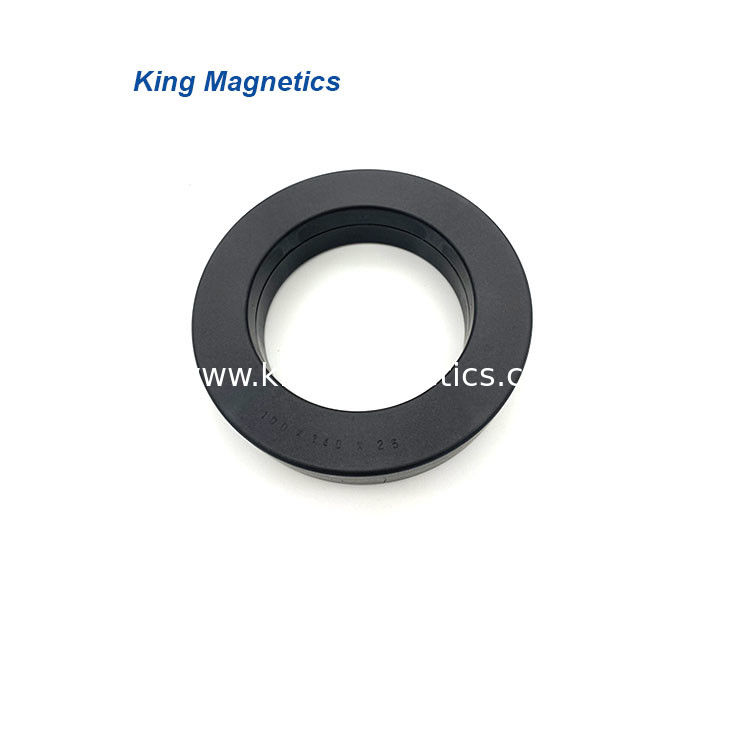

KMN14010025 рана ленты AL 50uH ядр катушки индукции фильтра emi 220 ВПТ nano кристаллическое

Brand Name: King Magnetics
Model Number: KMN14010025
MOQ: 1ps
цена: -
Delivery Time: ДНИ 21WORK
Payment Terms: T/T
Detail Information
Место происхождения:
Zhuhai Гуандун Китай
Сертификация:
IOS:9001
Материал:
Nanocrytsalline
Модель:
KMN130100256
Форма:
Toroidal
Имя:
Рана ленты AL 50uH ядр катушки индукции фильтра emi 220 ВПТ nano кристаллическое
Грузя путь:
UPS Etc
Использование:
ЭМС синфазный дроссель, индуктор фильтра ЭМС
Применение:
Синфазные дроссели
Торговая термина:
EXW
Место:
Zhuhai
Упаковывая детали:
Коробка
Поставка способности:
рот 10000/PCS/Per
Product Description
nanocrystalline c core 750

Рана ленты AL 50uH ядр катушки индукции фильтра emi 220 ВПТ nano кристаллическое



Характер продукции

KMN14010025-1





Ядри Nanocrystalline отличают очень высокой проницаемостью над низкочастотным к частоте коротковолнового диапазона до 30Mhz. Они очень соответствующие для дросселя единого режима быть использованным как фильтр EMC для того чтобы обжать проведенный шум единого режима. Сравненный к традиционному ядру феррита, ядр nanocrystalline имеет много преимущества как высокая индуктивность, хороший фильтр эффективный, небольшой размер и том, более менее поворачивает медной проволоки, более низкого расхода энергии и высокой эффективности.



Особенности



Материал: Fe основанное на ядр Nanocrystalline
Индукция плотности потока сатурации: 1.25T
Проницаемость @ 10KHz: > 50000
Проницаемость @ 100KHz: >10500
Температура Кюри (℃): 560
Штабелировать фактор: 0,78
Магнитострикция сатурации (*10^-6): <2> Резистивность (μΩ.cm): 115
Толщина ленты: 25μm
Формы ядра: Ядр Troidal

Применения



>> Фильтр EMC
>> переключенное электропитание режима
>> электропитание компьютера
>> сообщение и электропитание сети
>> электропитание лазера и рентгеновского снимка
>> сварочное оборудование и электрическое покрывая электропитание
>> оборудование солнечной энергии и генератор энергии ветра
>> электроприбор домочадца
>> Uninterruptable электропитание (UPS)
>> преобразователь частоты
>> индуктированное нагревая оборудование
>> высокоскоростные железнодорожные электропитания

>> Системы двигателя инвертора VFD





Стандартные ядри




Номер детали. Размеры ядра Размеры случая Effictive
крест
раздел
Середина
путь
длина
Вес Минимальная величина AL
  od id h OD ID H AFe lFe mFe 10kHz 100kHz
  mm mm mm mm mm mm cm2 см g μH μH
KMN986545 9,8 6,5 4,5 11,3 5 6,1 0,06 2,6 1,1 14,2 3,0
KMN120805 12 8 4,5 14,5 6,3 6,9 0,07 3,1 1,6 15,6 3,7
KMN161008 16 10 8 17,8 8,4 9,9 0,19 4,1 5,5 34,6 6,9
KMN191510 19 15 10 21,2 13,5 12,3 0,16 5,3 6,0 22,0 4,4
KMN201208 20 12 8 21,7 10,8 9,9 0,25 5,0 9,1 37,4 7,5
KMN211308E * 21,3 13,6 8 22 13 8,8 0,24 5,5 9,5 33,0 6,6
KMN252010 25 20 10 28 17,2 13,2 0,20 7,1 10 20,8 4,2
KMN261610 26 16 10 28,3 14 12,8 0,39 6,6 19 44,6 8,9
KMN302010 30 20 10 33,2 17,8 13,3 0,39 7,9 22 37,4 7,5
KMN302015 30 20 15 33,6 17,8 17,8 0,59 7,9 33 56,2 11,2
KMN322010 32 20 10 34,4 18,1 13 0,47 8,2 28 43,2 8,6
KMN322015 32 20 15 34,6 17,9 18,2 0,70 8,2 42 64,8 13,0
KMN402515 40 25 15 44,4 22 18,8 0,88 10,2 65 64,8 13,0
KMN403215 40 32 15 44,9 28,8 18,8 0,47 11,3 38 31,2 6,2
KMN503220 50 32 20 53,8 28,5 24 1,40 12,9 131 68,5 16,4
KMN504020 50 40 20 53,6 37,1 23 0,78 14,1 80 34,7 8,3
KMN644025 64 40 25 67,4 37 29,3 2,34 16,3 277 90,0 21,6
KMN805025 80 50 25 83,5 47,2 28,8 2,93 20,4 433 90,0 21,6
KMN1008020 100 80 20 105 75 25 1,56 28,3 320 34,7 8,3
KMN1027625 102 76 25 107 71 30 2,54 27,9 514 57,0 13,7
KMN1309030 130 90 30 135 85 35 4,68 34,5 1172 85,1 20,4
KMN16013025 160 130 25 165 125 30 2,93 45,5 966 40,3 9,7
KMN17012025 170 120 25 175 115 30 4,88 45,5 1609 67,2 16,1


Эти ядри наши стандартные продукты, мы могут также конструировать и произвести ядри высокой эффективности согласно требованиям к клиента, включая размеры, индуктивность и применения. Мы можем помочь клиентам выбрать самые лучшие ядри представления.

* покрытая эпоксидная смола.



Наши обслуживания

1. Ядри Nanocrystalline для дросселей единого режима

ядри nanocrystalline для единого режима choke.jpg

2. Ядри аморфических и nanocrystalline c

аморфический и nanocrystalline c core.jpg

3. Изготовленные на заказ ядри и магнитные компоненты

изготовленные на заказ ядри и магнитное components.jpg







King Magnetics Nano Cores



Больше информации пожалуйста посещает: www.kingmagnetics.com
