Нанокристаллические ядра для удушителей общего режима

Спасибо за развитие аморфной и нанокристаллической технологии, которая является очень важной технологией в современных магнитных материалах, ядрах и индуктивных компонентах.King Magnetics разработала серию нанокристаллических ядер для обычных заглушек.

Нанокристаллические ядра имеют очень высокую проницаемость на низкой частоте до высокой частоты до 30 МГц.Они очень подходят для общего режима удушения, чтобы использовать в качестве фильтра EMC для сжатия проводятся общего режима шумаПо сравнению с традиционным ферритовым ядром, нанокристаллическое ядро имеет много преимуществ, как высокая индуктивность, хороший эффективный фильтр, небольшой размер и объем, более низкие обороты медного провода,более низкое потребление энергии и высокая эффективность.

Нанокристаллические ядра имеют высокую температуру кюри около 560°C, что намного выше, чем традиционное ферритное ядро около 200°C. Высокая температура кюри делает нанокристаллическое ядро отличной тепловой стабильностью,и может непрерывно работать при температуре до 120°C.

Нанокристаллические ядра подходят для применения общего режима удушения.

Особенности

Материал: Нанокристаллическое ядро на основе Fe
Индукция плотности потока насыщения: 1,25 Т
Проницаемость @ 10KHz: > 50000
Проницаемость @ 100 КГц: > 10500
Температура Кюрия ((°C): 560
Коэффициент укладки: 0.78
Насыщение магнитострикцией ((*10^-6): <2
Сопротивление (μΩ.cm): 115
Толщина ленты: 25μm
Формы ядра: Троидальное ядро


Заявления

>> ЭМК фильтр
>> переключенный режим питания
>> Компьютерное питание
>> Коммуникация и электроснабжение сетей
>> Лазерное и рентгеновское питание
>> Сварное оборудование и электроснабжение
>> оборудование для солнечной энергии и ветрогенератор
>> Бытовая электрическая техника
>> Бесперебойное питание (UPS)
>> Преобразователь частот
>> Индукционное отопительное оборудование
>> высокоскоростные железнодорожные электростанции

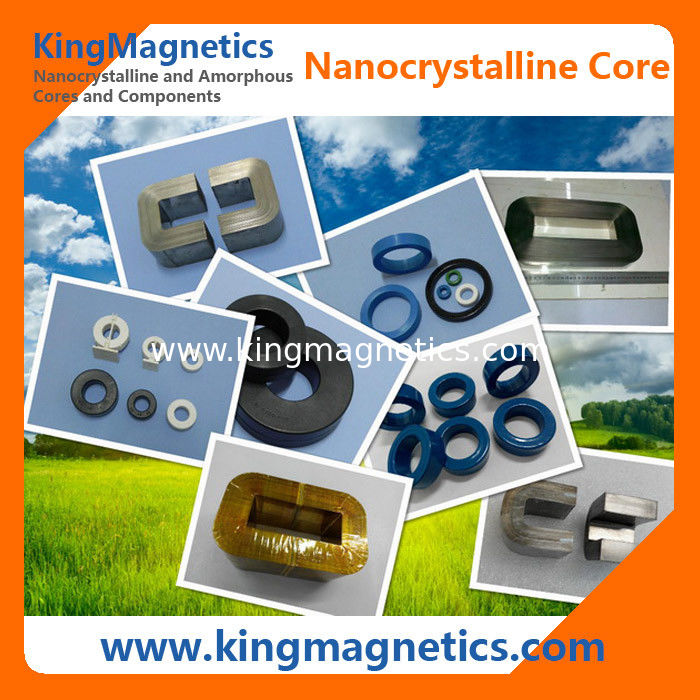

Аморфные и нанокристаллические ядра индивидуального качества
