ядри 2-Generation Nanocrystalline для высокочастотных трансформаторов

Name: ядри 2-Generation Nanocrystalline для высокочастотных трансформаторов
Brand: Zhuhai King Magnetics Technology Co., Ltd.
SKU: KMN805025T2
Availability: InStock

Brand Name:	King Magnetics
Model Number:	KMN805025T2
MOQ:	100 ПК
цена:	-
Delivery Time:	15 дней
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Место происхождения:

Китай

Сертификация:

RoHS, UL94-V0(Plastic Case)

Упаковывая детали:

Бумажная коробка

Поставка способности:

60000 ПК

Product Description

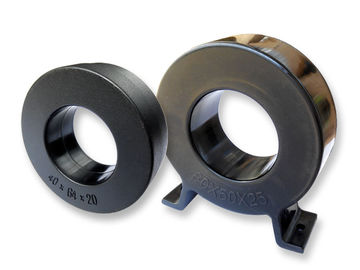

ядри 2-Generation Nanocrystalline для высокочастотных трансформаторов

Особенности:

Король Magnetics выпускает новые 2 ядра Nanocrystalline поколения для трансформаторов частоты коротковолнового диапазона и наивысшей мощности. С отличает высокой плотностью потока сатурации, высокой проницаемостью, гораздо ниже потерями в сердечнике, низкой магнитострикцией сатурации и хорошей стабильностью температуры. Широко использованный как основные ядри трансформатора для частоты коротковолнового диапазона и наивысшей мощности переключил электропитание режима.

Что различно для ядра nanocrystalline 2G:

> Толщина ленты растворителя, низкие потери в сердечнике

> Низкая магнитострикция, малошумная

> Более высокая работая частота, соответствующая для 20KHz - 50KHz

Применения:

> Частота коротковолнового диапазона и наивысшая мощность переключили электропитание режима

> Электропитание лазера

> Сварочный аппарат инвертора

> Электрическое покрывая электропитание

> Среднее и высокочастотное нагревая электропитание

> Электропитание рентгеновского снимка

> Инвертор IGBT

> Uninterruptable электропитание (UPS)

Характеристики:

> Высокая плотность потока сатурации -- уменьшение тома трансформатора

> Высокая проницаемость и низкая коэрцитивность -- улучшающ эффективность и уменьшающ намагниченное настоящее и уменьшение медной потери

> Низкие потери в сердечнике -- увеличивая эффективность и уменьшение расхода энергии

> Превосходная термическая стабильность -- непрерывная работа на до 120℃

> Низкая магнитострикция -- низкий слышный шум сравненный к другим материалам

Сравнение: 1G, ядри nanocrystalline 2G против ядров феррита

Свойства	Ядри 2G Nanocrystalline	Ядри 1G Nanocrystalline	Ядри феррита
Толщина ленты	25μm	33μm	N/A
Насытьте плотность потока (t)	1,25	1,25	0,5
Остаточная намагниченность (t) (20 КГц)	< 0="">	< 0="">	0,20
Потери в сердечнике (20 kHz/0.2T) (W/Kg)	< 3="">	< 4="">	7,5
Потери в сердечнике (20 kHz/0.5T) (W/Kg)	<>	<>	Не смогите использовать
Потери в сердечнике (50 kHz/0.3T) (W/Kg)	<>	<>	Не смогите использовать
Проницаемость (20 КГц) (Gs/Oe)	> 20 000	> 20 000	2 000
Статическая коэрцитивность (A/m)	< 2="">	< 2="">	6
Магнитострикция сатурации (10^до6)	< 2="">	< 2="">	4
Электрическая резистивность (μΩ.cm)	115	115	106
Температура Кюри (℃)	560	560	< 200="">
Штабелировать фактор	> 0,75	> 0,75	N/A
Работая температура	-40℃ - 120℃	-40℃ - 120℃	-20℃ - 100℃
Работая частота	20KHz - 50KHz	20KHz - 30KHz	20KHz - 100KHz

Спецификации:

Nanocrystalline вырезает сердцевина из для высокочастотных трансформаторов

Номер детали.	Размер ядра (mm)			Размер случая (mm)			Eff. Перекрестная область (см²)	Средняя длина пути (см)	Вес (g)	Сила @ 20KHz (Kw)
Номер детали.	od	id	h	OD	ID	H	Ae	Lm	Вес	P
KMN644020T2	64	40	20	68,2	37	23,5	1,80	16,3	213	1-3
KMN805025T2	80	50	25	83,5	47,2	28,8	2,81	20,4	416	3-5
KMN1006020T2	100	60	20	106	55	25	3,00	25,1	546	5-7
KMN1207020T2	120	70	20	125	65	25	3,75	29,8	811	7-10
KMN1207030T2	120	70	30	125	65	36	5,63	29,8	1217	10-14
KMN1308040T2	130	80	40	136	75	46	7,50	33,0	1793	14-20
KMN1308050T2	130	80	50	136	75	56	9,38	33,0	2241	20-25

Другие спецификации доступны согласно требованиям к клиента.

Больше информации пожалуйста посещает: www.kingmagnetics.com
