Высокое ядр Nanocrystalline проницаемости для дросселя единого режима фильтра EMI

Name: Высокое ядр Nanocrystalline проницаемости для дросселя единого режима фильтра EMI
Brand: Zhuhai King Magnetics Technology Co., Ltd.
SKU: KMN261610
Availability: InStock

Brand Name:	King Magnetics
Model Number:	KMN261610
MOQ:	50 PCS
цена:	-
Delivery Time:	15 дней
Payment Terms:	T/T

Detail Information

Product Description

Detail Information

Место происхождения:

Китай

Сертификация:

RoHS

Имя:

Высокое ядр Nanocrystalline проницаемости для дросселя единого режима фильтра EMI

Материал:

Nanocrystalline основало аморфическую ленту

Номер детали.:

KMN261610

Материальная модель:

1K107B

Размеры ядра:

25.5*16*10mm

Размеры случая:

28.4*13.9*13.0mm

Законченный тип:

Черное покрыванное пластиковое

Максимальная работая температура:

120 градусов

Использование:

Дроссель единого режима, фильтр EMI, низкопроходный шумовой фильтр

Значение AL:

44.6uH минута @ 10KHz, 0.25V

Упаковывая детали:

Коробка, высокое ядр Nanocrystalline проницаемости для дросселя единого режима фильтра EMI

Поставка способности:

50000 ПК

Product Description

Почему выберите нас?!!

> Многолетний опыт 10 в изготовлять аморфическом и ядрах nanocrystalline.

> Наша собственная фабрика производит, мы только делает высококачественные магнитные ядри.

> Качество наша культура. 100% испытанное перед грузить.

> Обеспечение торговлей Alibaba, с нами ваши деньги в сейфе!

> Высокая эффективность, наши ядри может соотвествовать мира - качество.

> Ваше дознание будет responsed в 24 ЧАСАХ. Время ЗОЛОТО!

> Небольшой заказ радушен, мы обслуживает каждого клиента!

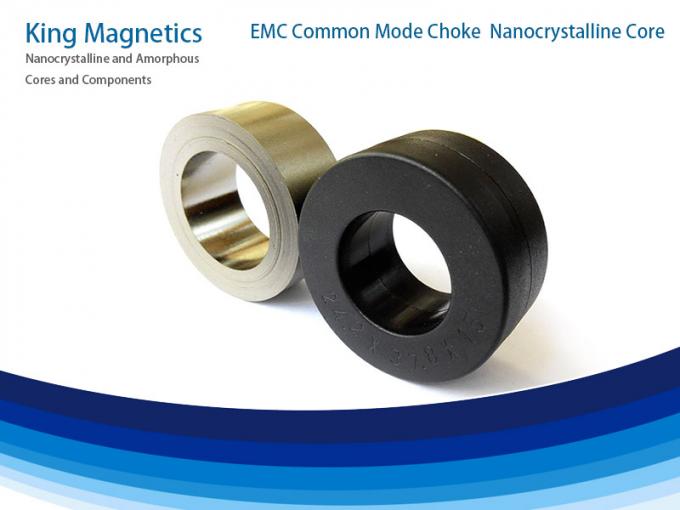

Высокое ядр Nanocrystalline проницаемости для дросселя единого режима фильтра EMI

Nanocrystalline основало аморфическое ядр для дросселя единого режима фильтра сети, 953 для сердечника крыла феррита

Nanocrystalline основало ядр 30x20x10 аморфической ленты обветренное для индуктора единого режима, для W423

Технология аморфических и nanocrystalline очень важная технология в современных магнитных материалах, ядрах и индуктивных компонентах. Король Magnetics начал серию ядров nanocrystalline для дросселей единого режима.
Ядри Nanocrystalline отличают очень высокой проницаемостью над низкочастотным к частоте коротковолнового диапазона до 30Mhz. Они очень соответствующие для дросселя единого режима к использованный как фильтр EMC для того чтобы обжать проведенный шум единого режима. Сравненный к традиционному ядру феррита, ядр nanocrystalline имеет много преимущества как высокая индуктивность, размер хорошего фильтра эффективные, небольшие и том, более низкие повороты медной проволоки, более низкий расход энергии и высокая эффективность.
Температура Кюри ядров nanocrystalline о 560℃, гораздо более высоко чем традиционном ядре феррита о 200℃. Высокая температура Кюри делает ядром nanocrystalline превосходную термическую стабильность, и может непрерывная деятельность на до окружающей среде 120℃.
Ядри Nanocrystalline самый лучший выбор для применения дросселя единого режима.

Особенности

Материал: Fe основанное на ядр Nanocrystalline
Индукция плотности потока сатурации: 1.25T
Проницаемость @ 10KHz: > 50000
Проницаемость @ 100KHz: >10500
Температура Кюри (℃): 560
Штабелировать фактор: 0,78
Магнитострикция сатурации (*10^-6): <2>
Резистивность (μΩ.cm): 115
Толщина ленты: 25μm
Формы ядра: Toroidal ядр

Применения

>> Фильтр EMC
>> Переключенное электропитание режима
>> Электропитание компьютера
>> Сообщение и электропитание сети
>> Электропитание лазера и рентгеновского снимка
>> Сварочное оборудование и электрическое покрывая электропитание
>> Оборудование солнечной энергии и генератор энергии ветра
>> Электроприбор домочадца
>> Uninterruptable электропитание (UPS)
>> Преобразователь частоты
>> Индуктированное нагревая оборудование
>> высокоскоростные железнодорожные электропитания

Стандартные ядри

Номер детали.	Размеры ядра			Размеры случая			Effictive крест раздел	Середина путь длина	Вес	Минимальная величина AL
	od	id	h	OD	ID	H	AFe	lFe	mFe	10kHz	100kHz
	mm	mm	mm	mm	mm	mm	cm2	см	g	μH	μH
KMN986545	9,8	6,5	4,5	11,3	5	6,1	0,06	2,6	1,1	14,2	3,0
KMN120805	12	8	4,5	14,5	6,3	6,9	0,07	3,1	1,6	15,6	3,7
KMN161008	16	10	8	17,8	8,4	9,9	0,19	4,1	5,5	34,6	6,9
KMN191510	19	15	10	21,2	13,5	12,3	0,16	5,3	6,0	22,0	4,4
KMN201208	20	12	8	21,7	10,8	9,9	0,25	5,0	9,1	37,4	7,5
KMN211308E *	21,3	13,6	8	22	13	8,8	0,24	5,5	9,5	33,0	6,6
KMN252010	25	20	10	28	17,2	13,2	0,20	7,1	10	20,8	4,2
KMN261610	26	16	10	28,3	14	12,8	0,39	6,6	19	44,6	8,9
KMN302010	30	20	10	33,2	17,8	13,3	0,39	7,9	22	37,4	7,5
KMN302015	30	20	15	33,6	17,8	17,8	0,59	7,9	33	56,2	11,2
KMN322010	32	20	10	34,4	18,1	13	0,47	8,2	28	43,2	8,6
KMN322015	32	20	15	34,6	17,9	18,2	0,70	8,2	42	64,8	13,0
KMN402515	40	25	15	44,4	22	18,8	0,88	10,2	65	64,8	13,0
KMN403215	40	32	15	44,9	28,8	18,8	0,47	11,3	38	31,2	6,2
KMN503220	50	32	20	53,8	28,5	24	1,40	12,9	131	68,5	16,4
KMN504020	50	40	20	53,6	37,1	23	0,78	14,1	80	34,7	8,3
KMN644025	64	40	25	67,4	37	29,3	2,34	16,3	277	90,0	21,6
KMN805025	80	50	25	83,5	47,2	28,8	2,93	20,4	433	90,0	21,6
KMN1008020	100	80	20	105	75	25	1,56	28,3	320	34,7	8,3
KMN1027625	102	76	25	107	71	30	2,54	27,9	514	57,0	13,7
KMN1309030	130	90	30	135	85	35	4,68	34,5	1172	85,1	20,4
KMN16013025	160	130	25	165	125	30	2,93	45,5	966	40,3	9,7
KMN17012025	170	120	25	175	115	30	4,88	45,5	1609	67,2	16,1

Эти ядри наши стандартные продукты, мы могут также конструировать и произвести ядри высокой эффективности согласно требованиям к клиента, включая размеры, индуктивность и применения. Мы можем помочь клиентам выбрать самые лучшие ядри представления.
* покрытая эпоксидная смола.

Обзоры продукта

Мы делаем ядри к чертежам клиента. Если вам нужны изготовленные на заказ ядри, то пожалуйста отправьте рисовать в нас.

Полностью загрузка аморфических и nanocrystalline ядров каталога:

http://www.kingmagnetics.com/amorphous-nanocrystalline-cores-catalog.pdf

Вы можете также interesed внутри:

Ядр Nanocrystalline c

http://www.kingmagnetics.com/nanocrystalline-c-core.html

Аморфическое отрезанное ядр

http://www.kingmagnetics.com/amorphous-c-core.html

Ядри трансформатора Nanocrystalline

http://www.kingmagnetics.com/nanocrystalline-transformer-core.html

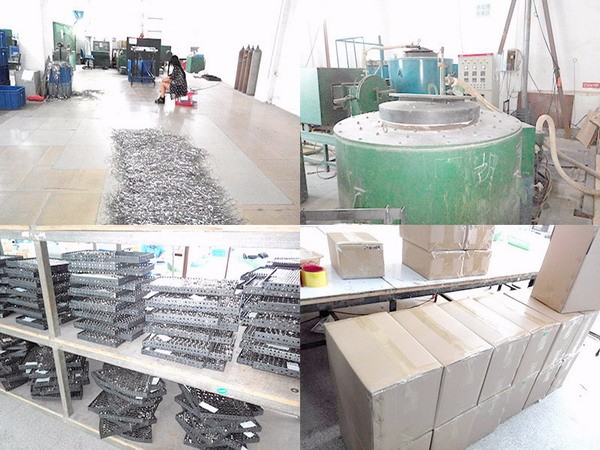

Фабрика

Король Magnetics Фабрика

Сертификаты

Король Magnetics Сертификат

Свяжитесь мы

CO. короля Magnetics Технологии Zhuhai, Ltd.

Адрес: 5/F, No.8, Pingdong 1 дорога,
Парк науки и техники Nanping,
Zhuhai, Гуандун, Китай, 519060

Телефон: +86-756-830-5985; +86-158-1980-9198

Вебсайт: www.kingmagnetics.com
